概述：TAS5706A是用于驱动立体声桥接式扬声器的2x20W高效数字音频功率放大器，内部电路框图及其引脚功能见图1，两个串行数据输入允许处理多达四个离散音频通道及无缝集成至大多数数字音频处理器和MPEG解码器，并且允许接收各种输入数据和时钟频率。具有完全可编程性的数据路径，具有独立通道音量控制，可编程动态范围提供扬声器保护，支持夜间收听模式，设有扬声器均衡器，专用低音炮音频处理电路，多路输出配置:一是组成2通道BTL电路2x20W立体声输出，二是组成4通道SE电路4X10W输出，三是组成2.1声道2x10WSE+1x20WBTL输出，四是设有耳机和低音炮PWM输出。vCC供电范围10V~26V，VDD供电3.3V，采用IIC总线控制技术。

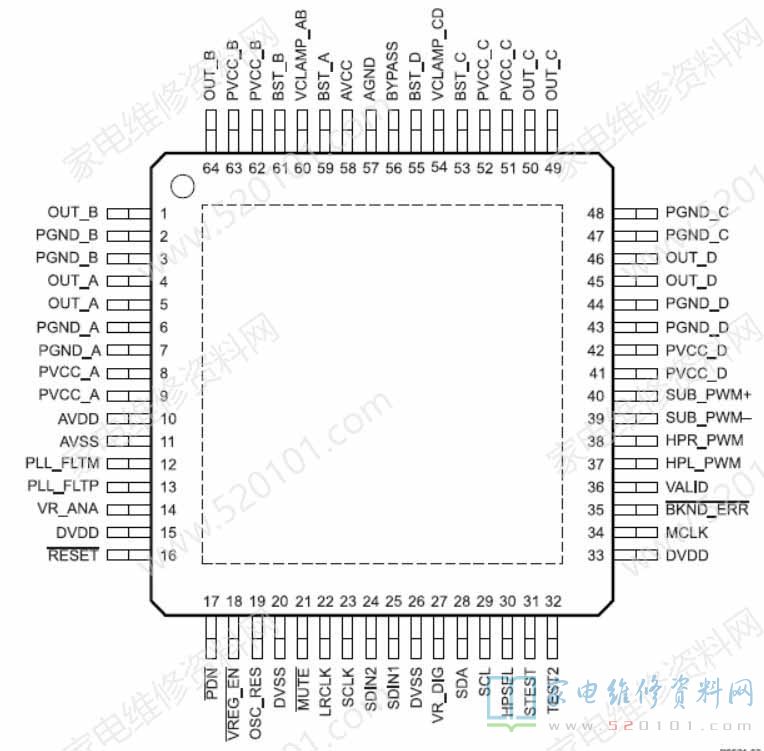

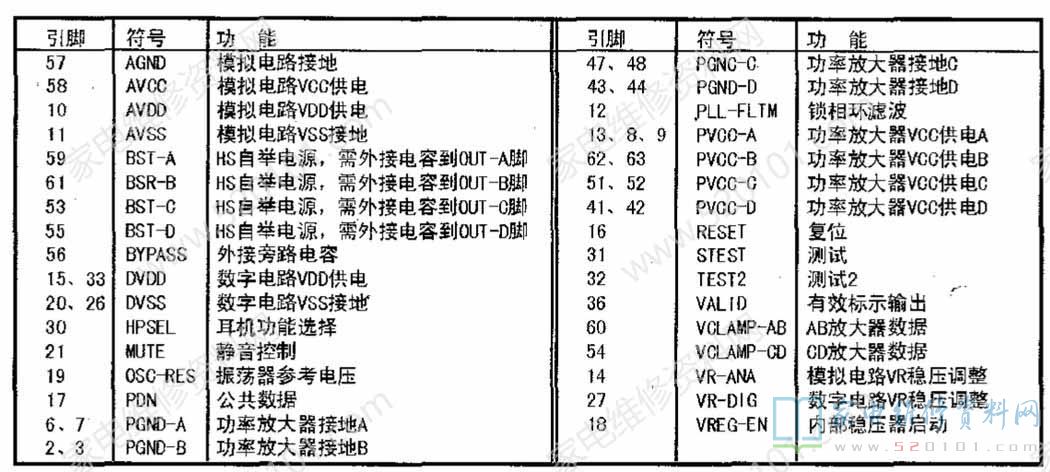

一、TAS5706A引脚功能

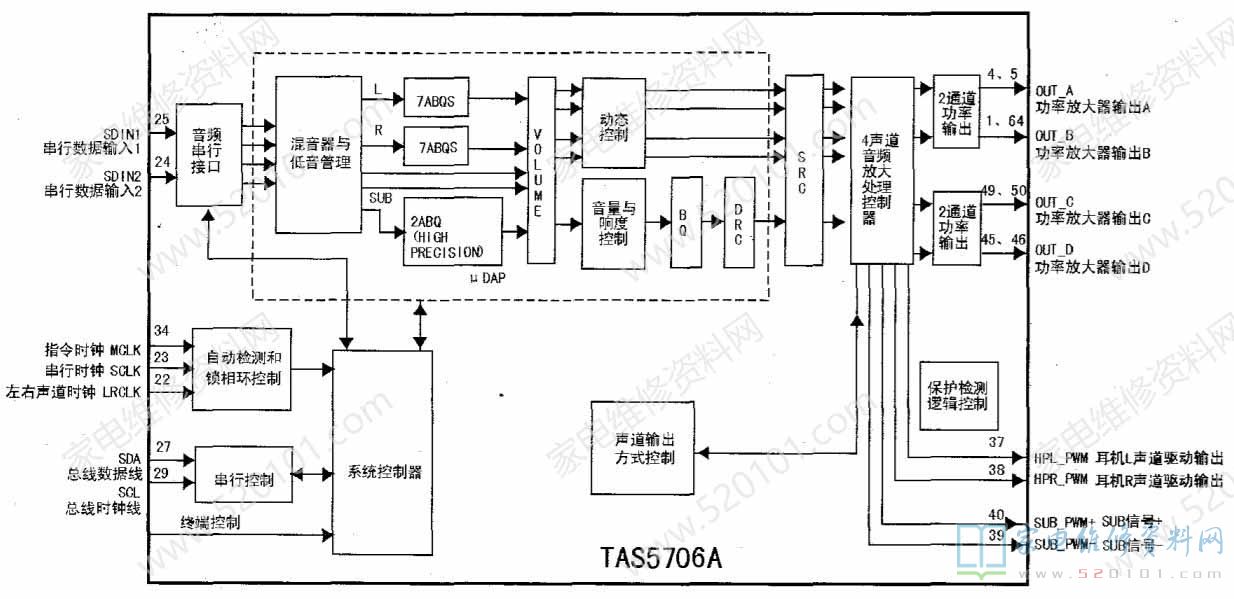

二、TAS5706A内部方框图


三、TAS5706A典型应用电路

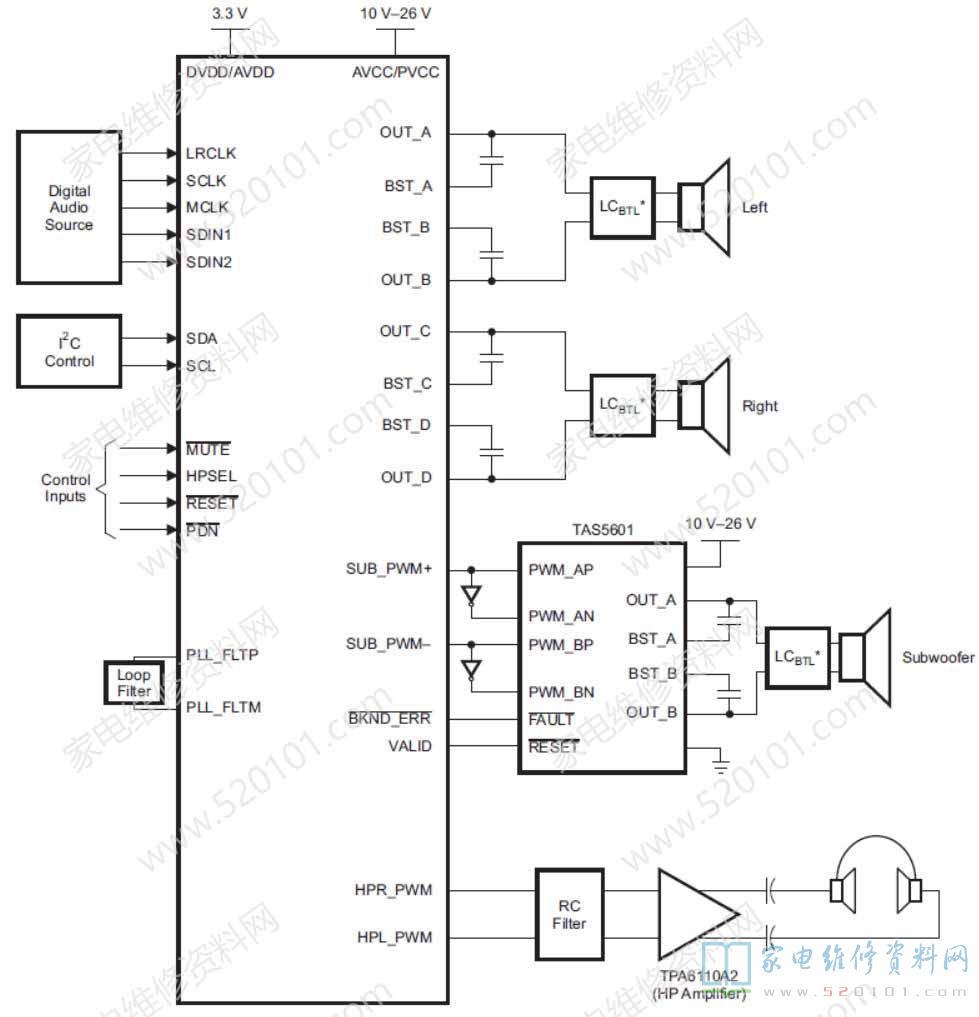

1、桥接BTL模式

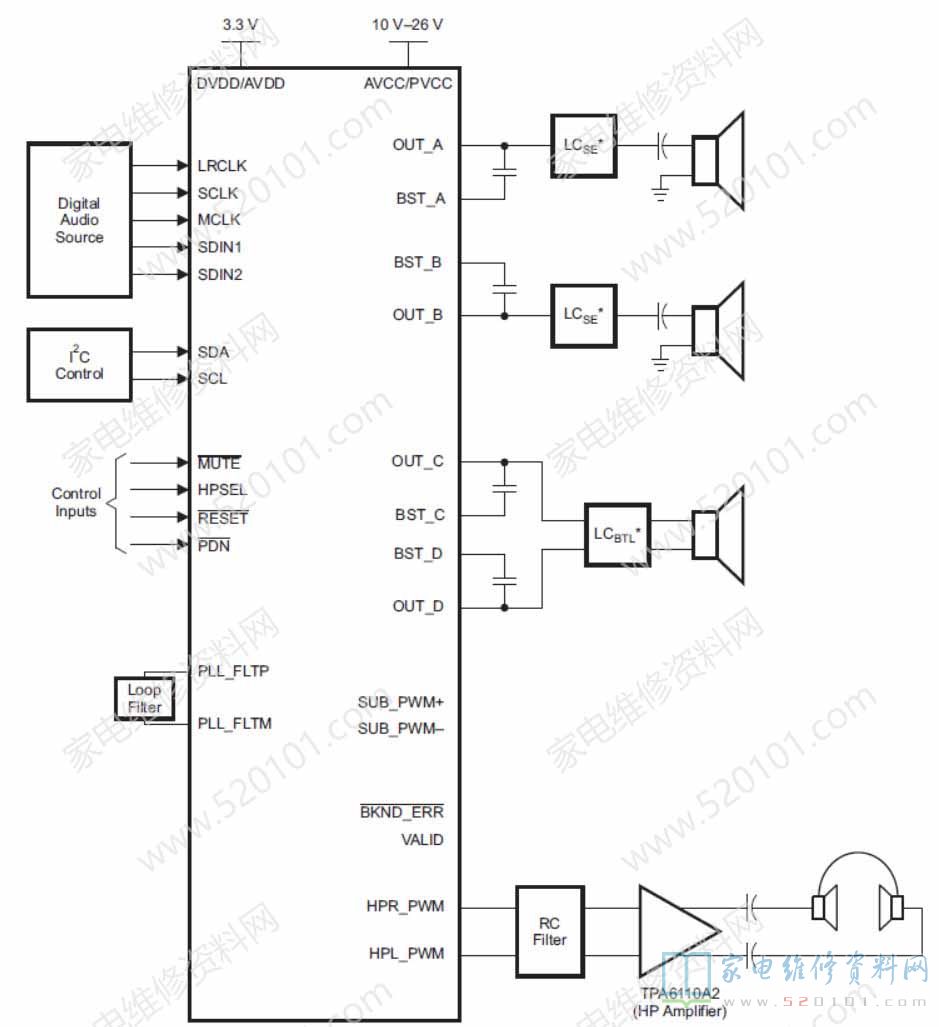

2、单路2.1声道模式

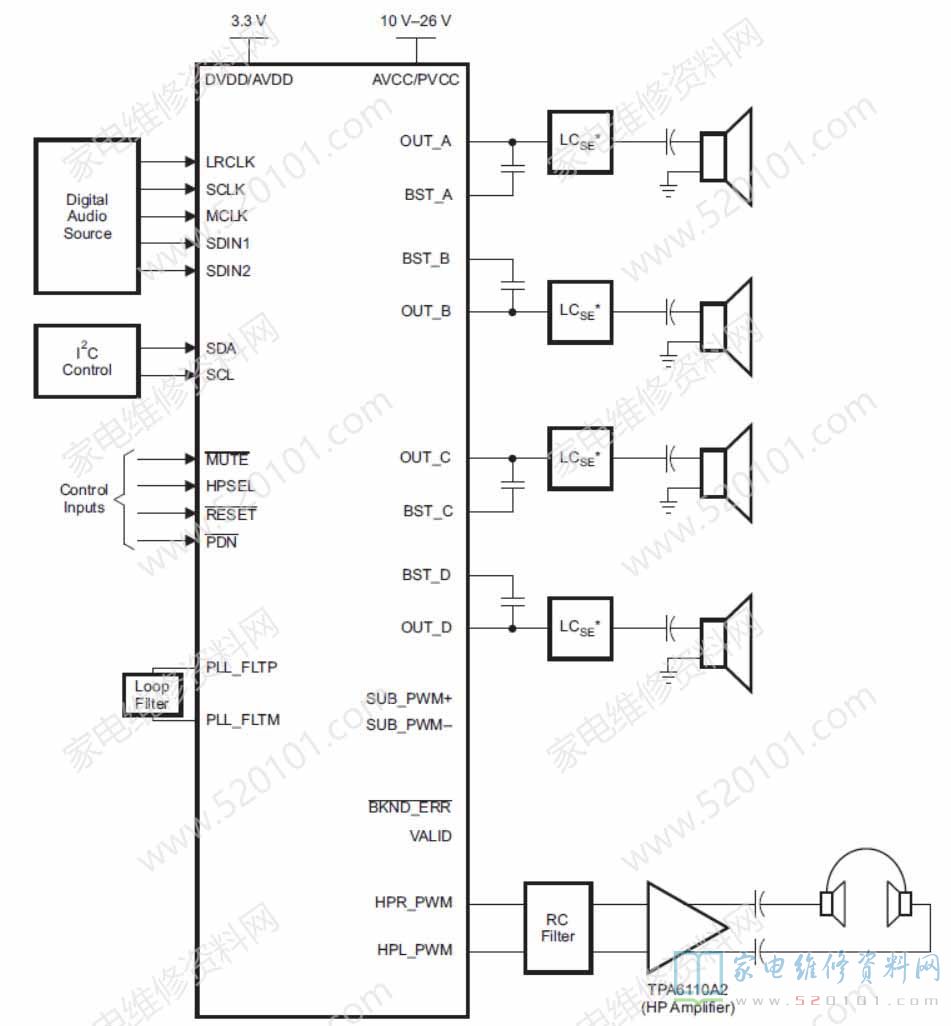

3、单路（SE）4.0模式
