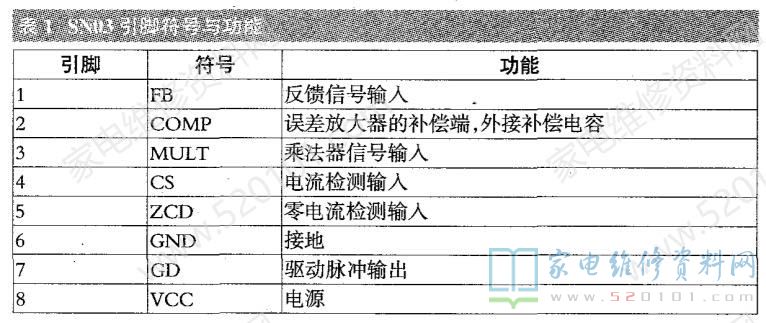

概述：SN03是昂宝公司推出的功率因数控制芯片，内含如模拟乘法器、零电流检测器(zCD)、带有前沿消隐(LEB )的电流检测比较器用来驱动功率MOS.管的图腾柱输出电路等，采用临界导通模式。该芯片是一种高功率因数的PWM控制器，多用于LED照明驱动电路中。SN03具有很强的保护功能，如：短路保护及过压保护，欠电压锁定，逐周电流限制，栅极驱动输出内部钳位(保护外接的MOS管)等;其工作电压(VCC)范围很宽，在9.5V~28V间均可正常工作，且无音频千扰;用于驱动LED时，输出功率为10W~40W，待机功耗低于0.5W，且功率因数大于0.95，适用于液晶屏的LED背光LED台灯等驱动。SN03与功率因数校正器L6561、L6562内部电路基本相同，引脚名称基本一致，见表1。

一、SN03引脚功能


二、SN03典型应用电路

      将SN03用于驱动LED的方法很简单，即将原本用作PFC储能的升压电感作为变压器初级，这样变压器的次级绕组输出的电压经整流、稳压、滤波后驱动LED，如图1所示。输人的220V交流电经全桥BR整流、电容C1滤波，得到约300V的直流电压，一路通过变压器T1的原边绕组N1加到开关管V1的漏极，另一路通过启动电阻R6加到SN03(IC1)的⑧脚，IC1的内部电路启动工作，其⑦脚输出驱动脉冲，V1进入开关状态。这时变压器的辅助绕组N2产生的感应电压一路经VD1整流、C3滤波后为IC1供电，以取代R6的启动降压供电;另一路经电阻R8送到IC1的⑤脚，作为零电流检测信号。开关管的源极电阻R10两端的电压作为电流检测信号，送到IC1的④脚。

      T1的N1绕组外接尖峰吸收电路，由VD2.R7.C4组成。在开关管截止时，N1绕组中产生的反峰电压通过VD2 R7进行释放，从而降低反峰电压，避免开关管过压损坏。
      T1的次级绕组N3产生的感应电压，经二极管VD3整流，C5滤波后驱动发光二极管LED。T1次级的输出电压和电流，通过光耦IC1和三端精密稳压器TL431(IC3~IC5)反馈给IC1的①脚，作为控制信号，以改变⑦脚输出的脉冲宽度(PWM)，从而控制输出电压和电流，达到恒流输出的目的，具体控制过程如下:
       稳压控制:当输出电压升高时，经电阻R2加到光耦IC2的①脚的电压也升高，另一方面由R9.R11分压所得的电压将升高，即IC5的①脚(R极)电压升高，则IC5的③脚(K极)电压下降，即IC2的②脚电压下降，IC2的①、②脚内部发光二极管发光增强，其③、④脚内部的光敏三极管导通程度加深，相当于IC2的③、④脚间等效电阻减小，IC1的①脚电压上升，在IC1内部电路的控制下，IC1的⑦脚输出的脉冲宽度变窄，开关管V1在一个周期同内导通时间缩短，则输出电压下降，以达到稳压的目的。当输出电压下降时，其控制过程与上述相反。

       恒流控制:该电路主要由IC3、IC4与R13~R16等元件组成。因IC3的①、③脚短接在-一起，则IC3的②、③脚间电压固定为2. 5V，即电阻R14、R15上的电压降稳定在2.5V，基本不随输出电压的变化而变化。也就是说，IC4的①脚(R极)电压(电阻R15、R16的压降之和)基本不随输出电压的变化而变化。当流过LED灯条的电流增大时，电阻R16.上压降增大，这时IC4的①脚电压升高，其③脚(K极)电压下降，即IC2的②脚电压下降，后续控制同“稳压控制”，最后使输出电压下降，则流过LED灯条的电流减小，从而达到恒流输出的目的。
