OZ9928SN逆变器内置灯管开路保护、过压保护、欠压切断保护等。6脚是开关机控制,高电平开机,低于2V关机,保护时9脚为低电平。

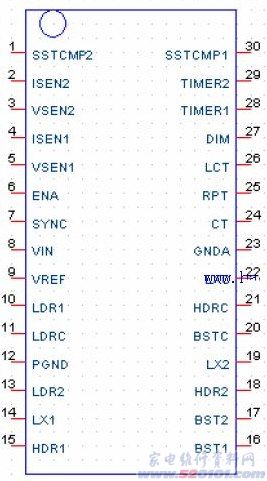

引脚图示
引脚功能
1 SSTCMP2 软启动和补偿控制器(2)
2 ISEN2 灯电流对控制器(2)
3 VSEN2 变压器输出电压、过电流检测控制器(2)
4 ISEN1 感觉输入电流控制器的灯
5 VSEN1 变压器输出电压、过电流检测控制器1
6 ENA OZ9928开关控制
7 SYNC 同步操作频率同步信号输入
8 VIN 力量
9 VREF 参考电压
10 LDR1 低端司机控制器1
11 LDRC 低端司机第一级、第二级管制
12 PGND 力量能够
13 LDR2 低驱动为控制器(2)
14 LX1 N-Channel高功率MOSFET来源为控制器(1)
15 HDR1 高功率MOSFET司机控制器1
16 BST1 驱动电压偏高HDR1刺激
17 BST2 驱动电压偏高HDR2刺激
18 HDR2 高功率MOSFET司机控制器(2)
19 LX2 N-Channel高功率MOSFET来源为控制器(2)
20 BSTC 驱动电压偏高HDRC)为提高第一级、第二级管制
21 HDRC 高功率MOSFET司机控制器1和2
22 LXC N-Channel高功率MOSFET来源第一级、第二级管制
23 GNDA 信号能够
24 CT CT定时电容器和电阻设置操作和引人注目的频率
25 RPT 定时电容器和电阻设置为低频子或外部
26 LCT PWM脉的输入
27 DIM 昏暗的直流电压为PWM暗淡或模拟暗淡了
28 TIMER1 引人注目的控制器延时定时器、关闭
29 TIMER2 引人注目的控制器延时定时器、关闭
30 SSTCMP1软启动和补偿控制器1
