OZ964GN驱动电路引脚功能和应用及去保护方法

OZ964GN引脚功能

引脚	符号	引脚功能	工作电压(V)
1	CTIMR	外接时基电容来设定触发时间	0
2	OVP	过压保护	0.9
3	ENA	逆变器使能控制	2.56
4	SST	软启动时间设置端	3.72
5	VDDA	电源供电	5.01
6	GNDA	信号地	0
7	REF	参考电压输出	3.43
8	RT1	触发频率设定(本电源未用)	0.6
9	FB	电流反馈	1.27
10	CMP	电压控制系统补偿	2.12
11	NDR_D	N沟道场效应管门极驱动信号输出	2.42
12	PDR_C	P沟道场效应管门极驱动信号输出	2.49
13	LPWM	低频脉宽控制信号调光	1.17
14	DIM	低频脉宽控制信号调光占空直流电压输入	2.15
15	LCT	低频脉宽控制信号调光频率设定	1.22
16	DGND	功率场效应管驱动接地	0
17	RT	触发和工作频率时间设定电阻	建议不要测量该两脚电压(测量时，灯管闪烁，变压器发出异常叫声)
18	CT	触发和工作频率时间设定电容
19	PDR_A	P沟道场效应管门极驱动信号输出	2.51
20	NDR_B	N沟道场效应管门极驱动信号输出	2.43

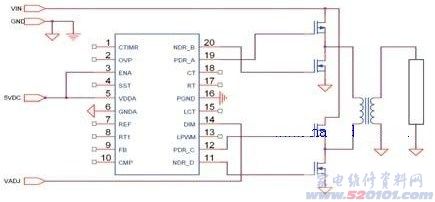

OZ964GN典型应用


OZ964GN去保护方法：OZ964GN②为保护取样电压反馈输入脚。OZ964GN①脚为点灯时间限制，当外接电容C13上充得的电压高于3v时，OZ964GN执行保护停止驱动输出。去保护时，只要将OZ964GN的①脚电压限制在保护动作电压就达到目的。于是在①脚的2.2UF电容上并联一个4148二极管即可。
