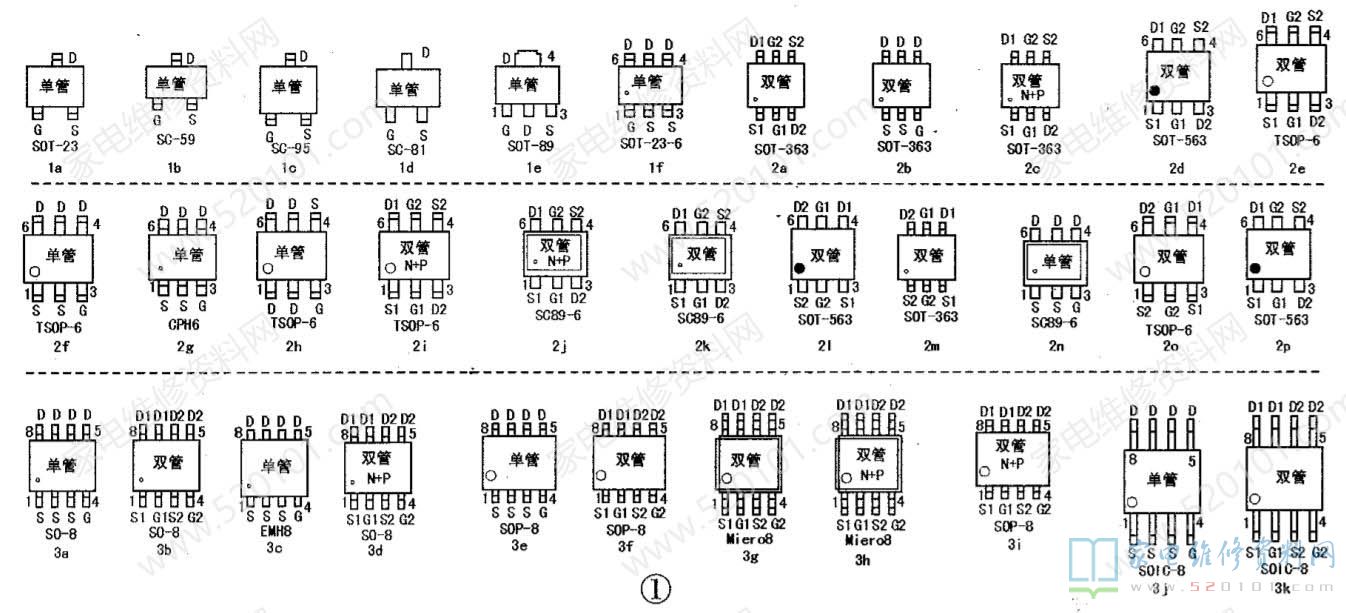

8脚贴片MOSFET管外形与8脚贴片IC相同，多采用sOP-8、TSSOP-8、PowerPAK SO-8封装形式，如图1、图2所示。这类MOS-FET管内置一只或两只N沟道或P沟道场效应管，具体类型有单只N沟道管(简称“N”)、...
景曙光 2024-08-24
-
-
-
-

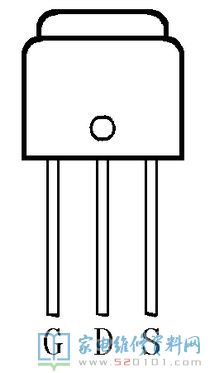

AO系列MOSFET型号很多，广泛用于家电、机电及通讯产品中，主要用于开关电源、DC-DC变换、开关控制和逆变电路中。表1为该系列MOS-FET的主要参数，表2为相关封装外形图。表1中的主要参数含义如下: ...
陈志学 2024-05-10
-
说明:1. BVDSS Min表示最小源漏击穿电压，使用时不得超过此电压;Qg Typ表示栅极总电荷量;ID表示额定电流;PD表示额定功率。 2.若类型为“N，P”，表示...
李晓 2024-05-07
-

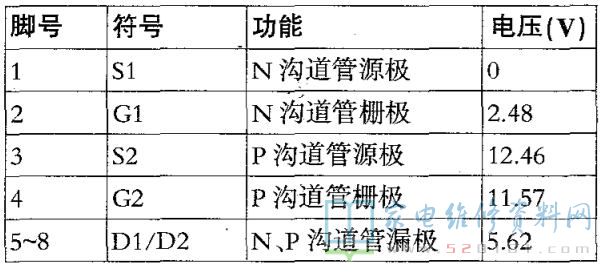

概述：AOP610是一款复合型DIP 8脚封装的场效应管(较少见)，其内部集成了一个N沟场效应管和一个P沟场效应管，其引脚功能及实测数据见表1所示。 一、AOP610引脚功能 二、AOP610典型应用电路 ...
攀声源 2024-02-24
-
概述：AO4801和AO4801L为贴片SOIC-8封装形式，内含两只P沟道场效应管，如图1所示，每只场效应管的S、D极间最大电流为5A，S、D极间的最大电压为30V，具体参数如下:Vds (v)=-30V，Id=-5A (V&=- 10V )，Rds (ON)<49M...
景曙光 2023-12-17
-

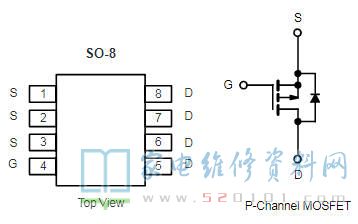

概述：9435系列8脚贴片元件的具体型号较多，如FDS9435、CEM9435等。该元件虽为8脚贴片封装，但内部实为一只P沟道场效应管，最大漏源电流Idsm为5.3A，最大漏源电压Vbds为30V ，最大耗散功率Pdsm为2.5W。 一、9435典型应用电路...
景曙光 2023-12-08
-

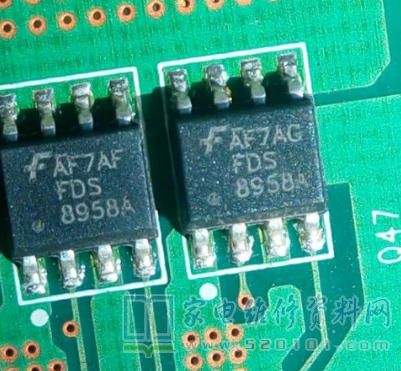

Fairchild飞兆系列N沟道MOSFET管主要参数速查表

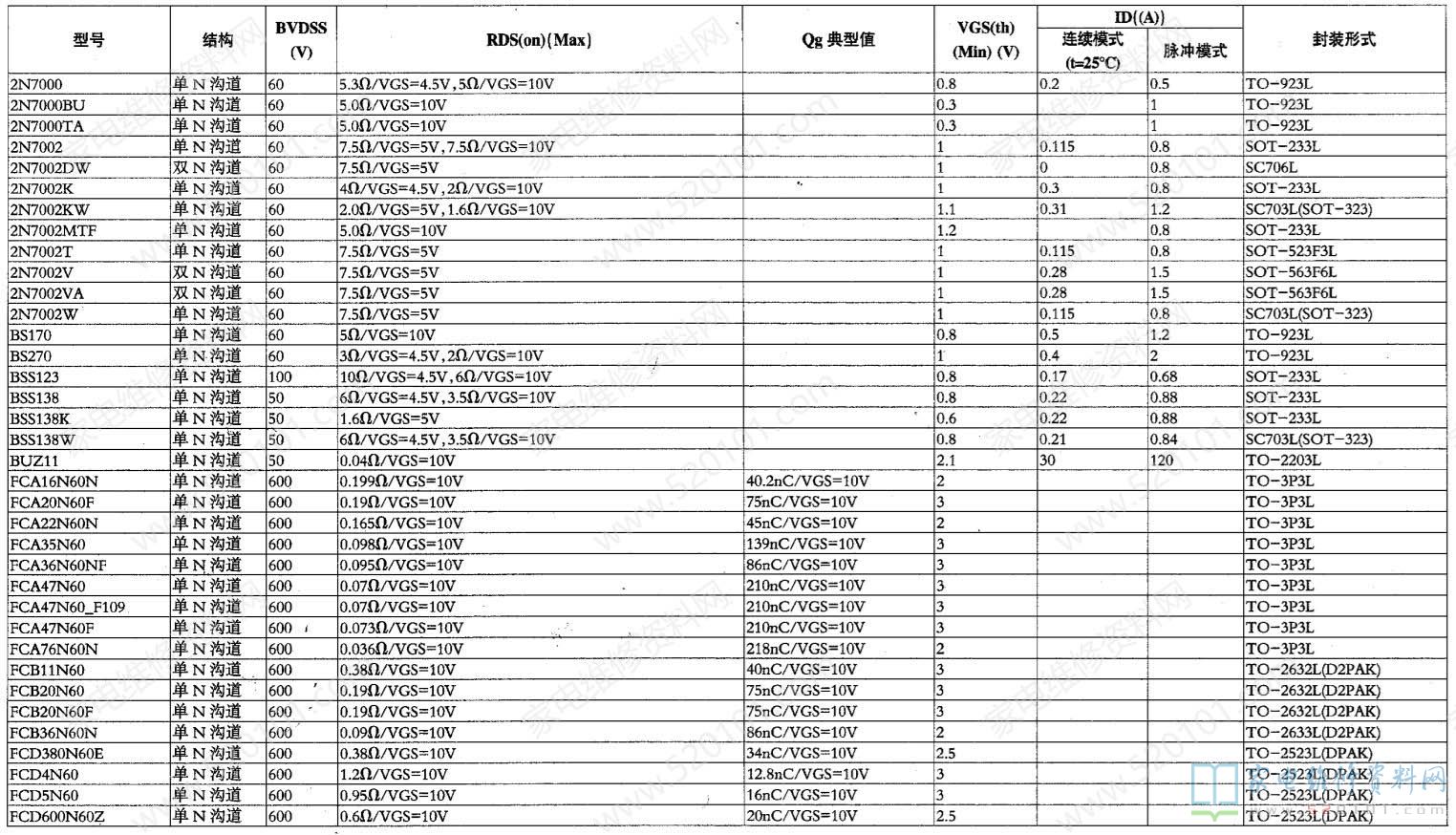

说阴：BVDSS表示D、S极间的最高耐压;实际工作电压不得高于此电压;RDS(on)表示在G、S极间加上一定电压时的D、S极间导通电阻，Max表示最大值;Qg表示在GS极间加上一定电压时的栅极(G)充电电量，单位是库仑(C);V...
马海川 2023-05-13
-

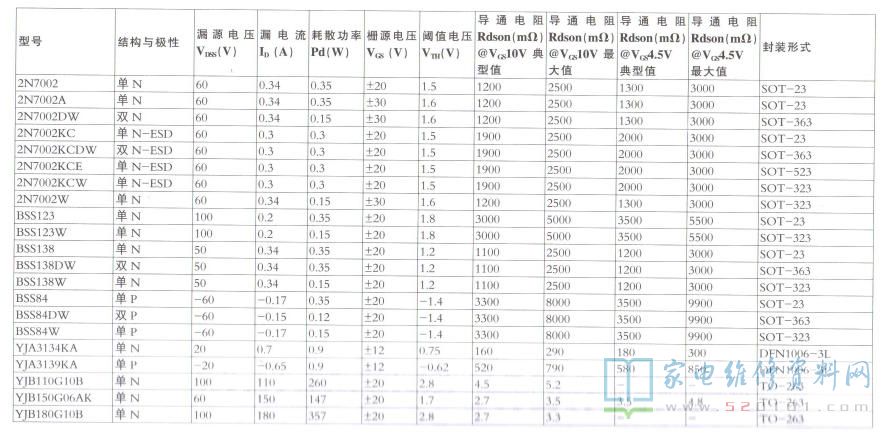

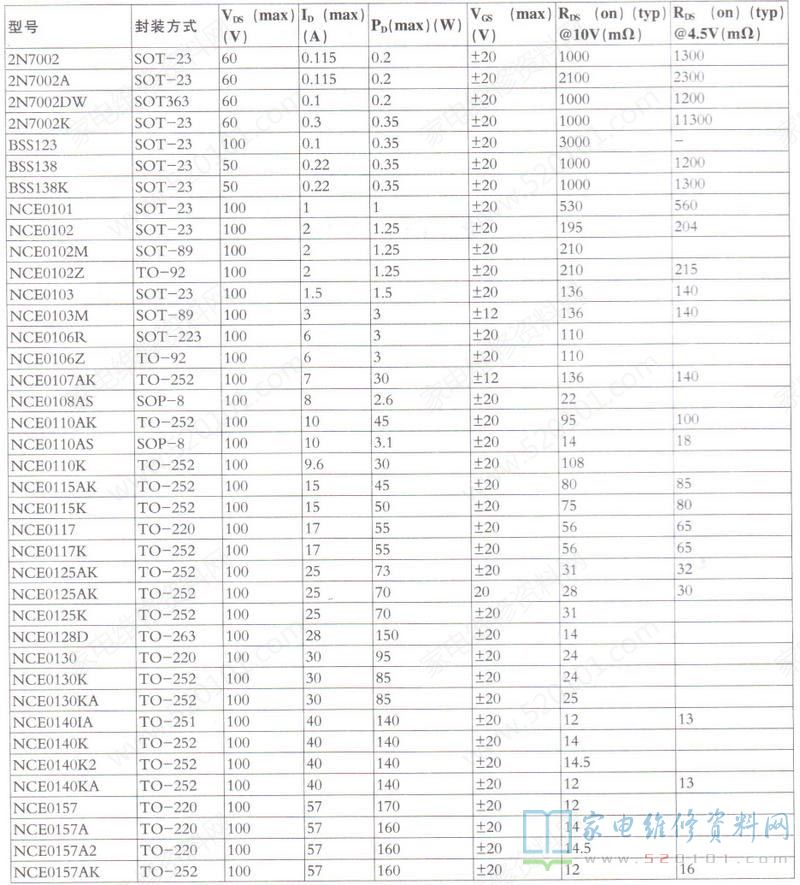

在平板电视、平板电脑、笔记本电脑、MP4、移动DVD等家电产品，大量采用了贴片场效应三极管(许多产品引脚超过三只)。本表特搜集了上述家电产品常用的贴片场效应三极管的主要参数、封装形式及引脚功能等资料，供维修人员选管时参考。表中“...
王绍华 2023-04-23
-

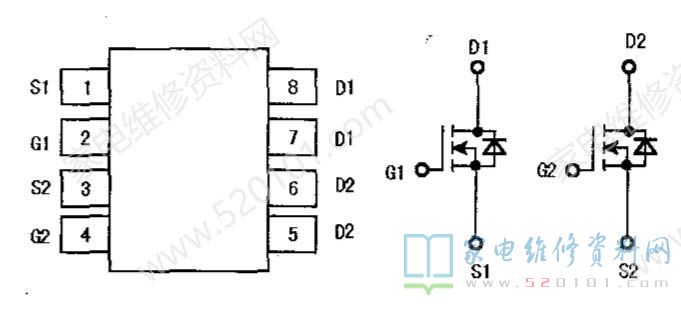

Y-QFT4503M采用8脚贴片封装，实为一只复合MOSFET，内含一只P沟道和N沟道场效应管，如图1所示，其最大漏源电流Idsm为7A，最大漏源电压Vds为30V。该元件在TCL液晶彩电中的应用电路如图2所示，U1.U2 (y-QFT450...
景曙光 2023-01-14
-
SI4942是一个双N沟道的MOSFET管，内置有两个40V的N沟道MOSFET管，如图1所示。该元件多用于液晶彩电的背光灯管驱动电路，与高压输出变压器组成桥式功率推挽电路，接收前级的激励脉冲，输出正弦波电压驱动CCFL灯管。 ...
景曙光 2023-01-14
-

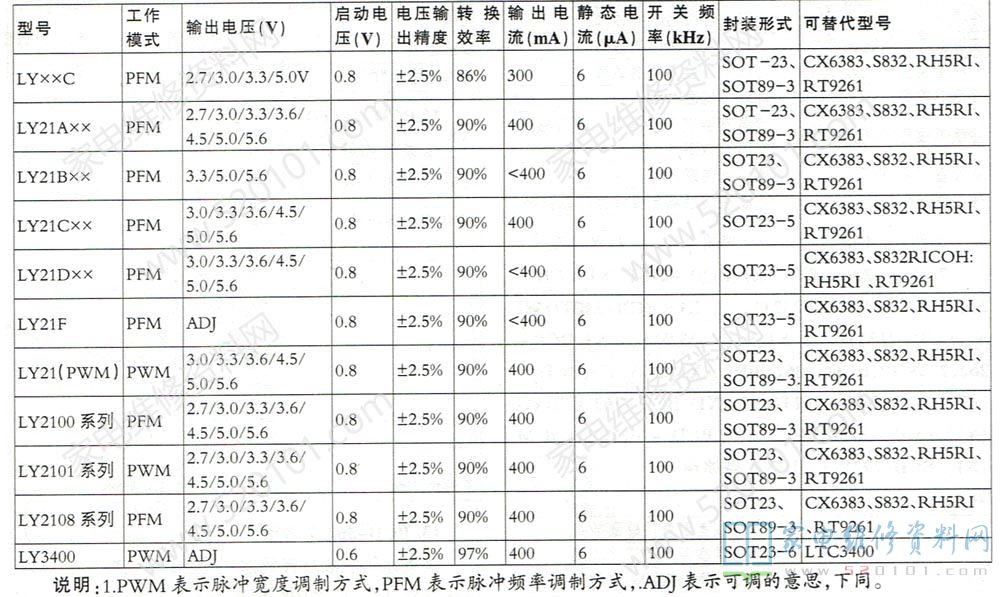

1、DC-DC升压IC芯片 2、DC-DC降压IC芯片 3、DC-DC反转倍压芯片 4、低压差线性稳压器LDO 5、高耐压LDO 6、低电压...
伍永顺 2022-10-26
-
-
概述：ME9435A是一款MOS场效应管集成IC电路，其工作电流5A、耐压30V，它是一个P沟道的MOS管，可以用来做电子开关作用，它的1、2、3脚是输入电压，5、6、7、8是输出，4脚电平输出。ME9435A采用贴片SOP-8脚封装工艺。 一、ME9435...
王朋整理 2022-05-18
-
扬杰电子科技股份有限公司(简称扬杰科技)成立于2000年，公司总部位于我国扬州市，该公司集半导体分立器件与芯片设计制造、器件封装测试、终端销售与服务于一体，其产品有整流器件、保护器件、MOS管、功率模块等多种类型，广泛用于家电、照明、工控、汽...
景然 2022-04-10
-
-

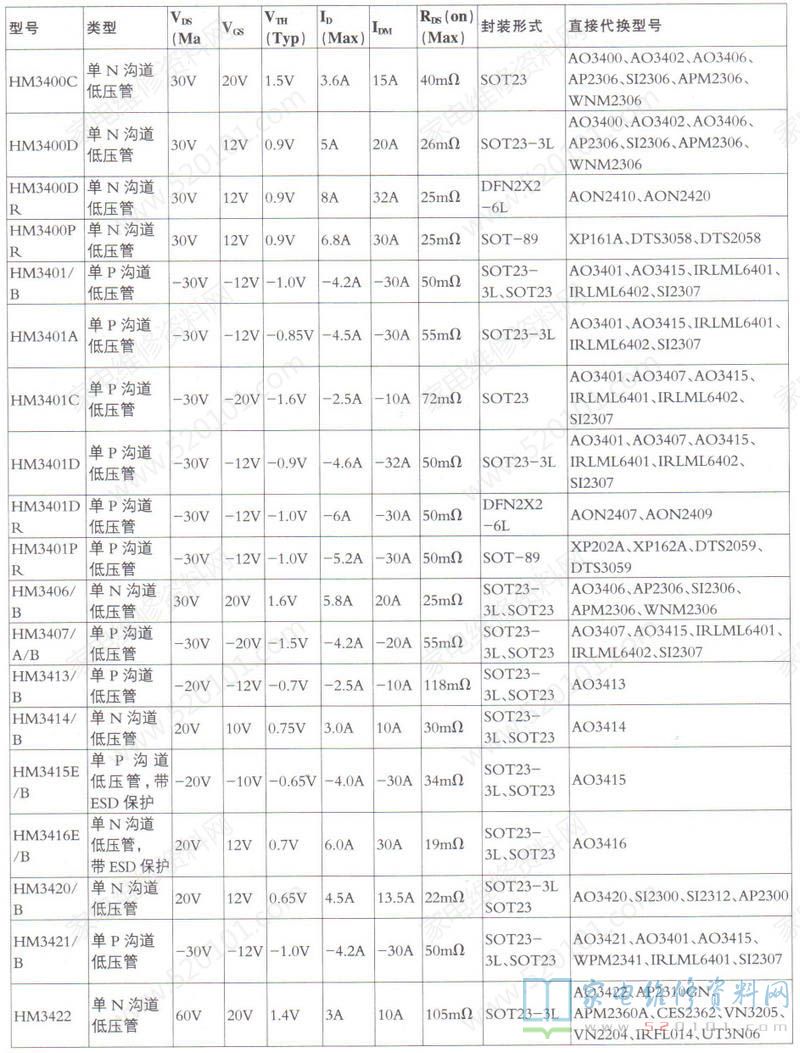

MOSFET管代换一览表说明：可以相互替代的一些场管，如无特别说明，同一条内的管子可以相互替换。 1、SD9435 SOP-8 < 5.3A 30V 50 mΩ >，可替代市面上各类型9435 ： APM9435、CEM9435、AP...
官修qq整理 2022-03-29
-

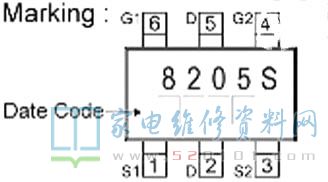

概述：8205S是一款N沟道功率MOS场效应管，漏源最大电压20V，栅源电压±8V，最大漏极电流5A。 一、8205S引脚功能 二、8205S方框图 三、8205S极限电气参数 ...
中华维修整理 2022-03-16
