概述：STA323W是意法半导体( ST Microelectronics )推出的一款采用DDX技术的单片数字D类放大器。集成了全数字方式的音频信号处理(音量音调控制)、有源电子分频(2.1模式) PWM调制控制、功率输出等D类放大器所应该具备的全部主要功能，可编程方式支持单声道(40W)、双声道(20WX2).2.1声道( 10W X2+20W )三种音频应用模式。需要注意的是，不同的输出模式下扬声器的连接方式有所不同，即不同输出模式下STA323W的外部电路需要一定的改动， 如2.1声道模式时主声道需要输出耦合电容。

         STA323W内部电路方框简图及引脚功能见图2，除了2.1声道功放电路外，还集成了ST注册的Automodes音频处理功能模块，用来实现每通道独立控制的四种可编程的EQ(音频图示均衡器)和高、低音方式的音调控制、等响度控制、音量和EQ的预置、夜间收听模式预置以及AMNoiseReduchon(收音调制噪音抑制)等。当处于2.1模式时，双声道信号的混合、重低音信号的产生也由此完成，主声道采用1阶高通滤波器，重低音通道采用2阶低通滤波器，可以采用默认设置，也可以通过可编程方式人工配置。STA323W采用串行数据输入方式，支持大多数常见的I²S数据格式，控制方式为I²C总线控制，常应用于液晶、等离子彩电音频处理和功放电路中。

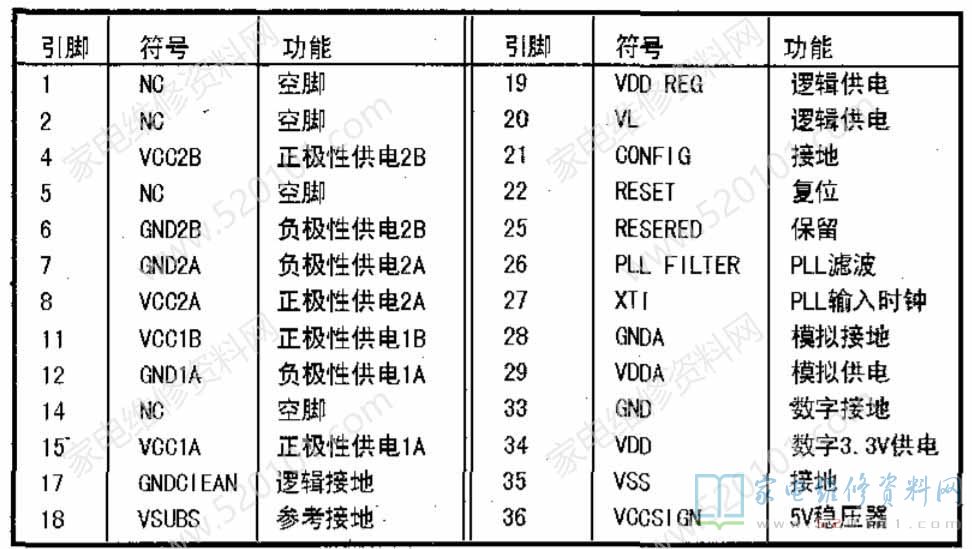

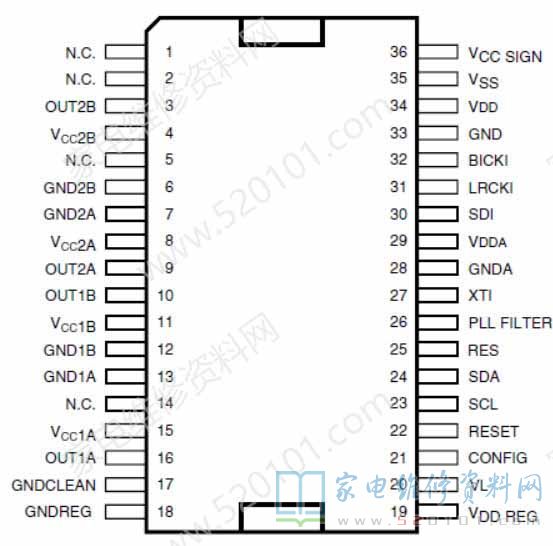

一、STA323W引脚功能

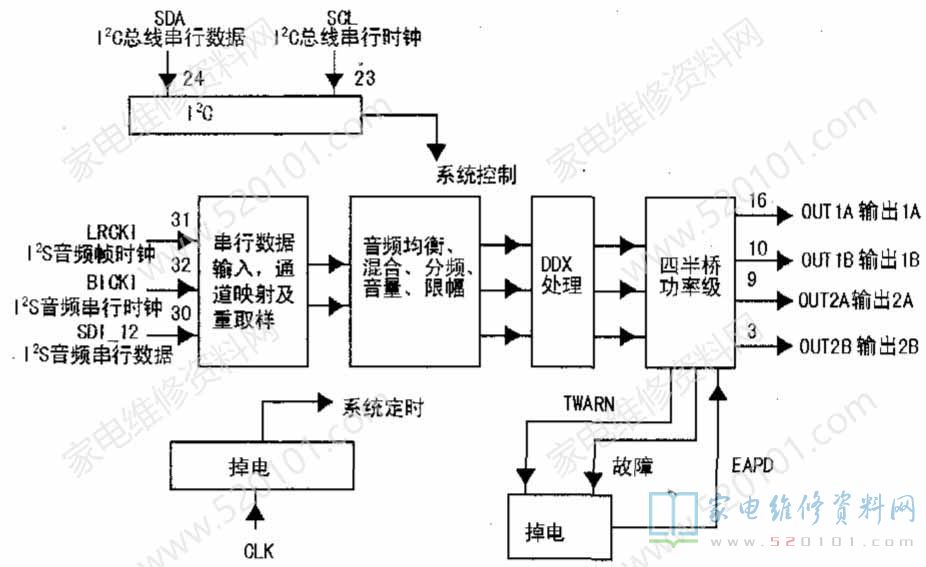

二、STA323W内部方框图

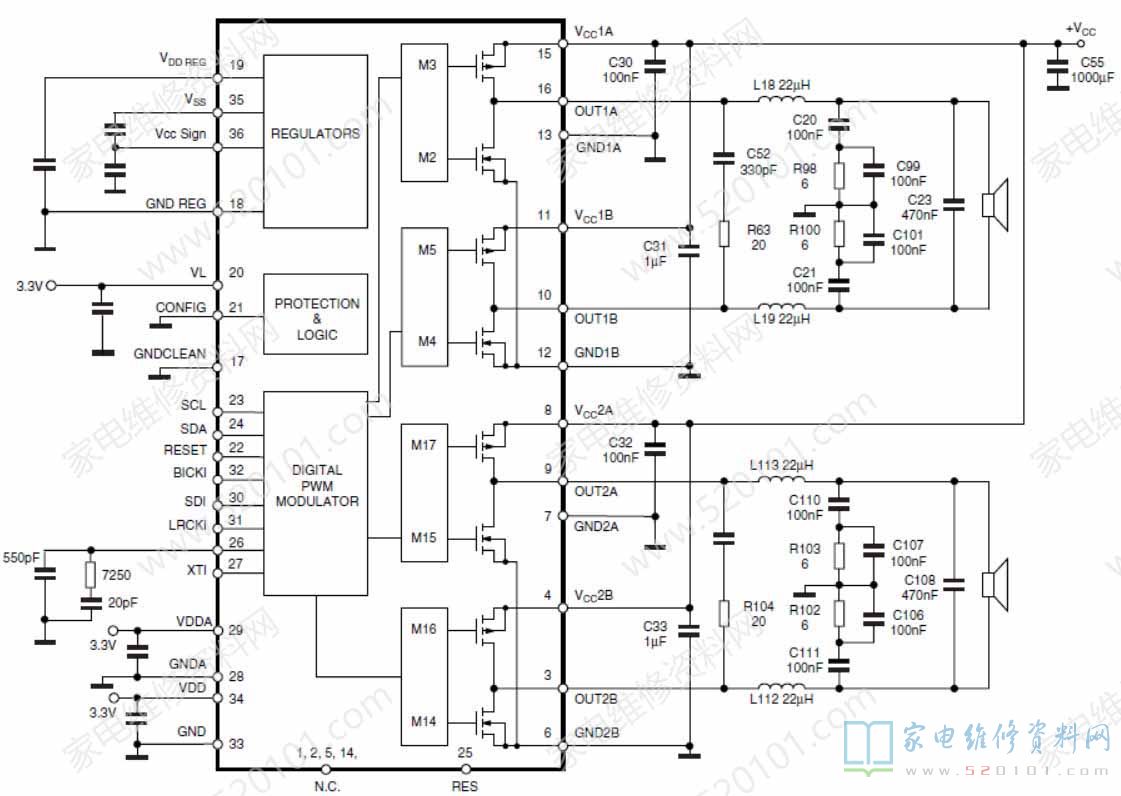

三、STA323W典型应用电路
